Calage de distribution 1.5 dCi : 4 heures pour synchroniser le moteur sans risque de casse

11 septembre 2026 Éléonore Valmerieux 7 min de lecture

Le calage de distribution d’un moteur Renault 1.5 dCi K9K ne consiste pas à installer une courroie neuve. Il faut synchroniser avec précision le vilebrequin et l’arbre à cames. Une dent de décalage, une pige mal positionnée ou une tension approximative peuvent provoquer un mauvais fonctionnement, voire des dégâts internes. Cette intervention s’adresse donc à un bricoleur déjà à l’aise avec la mécanique moteur, équipé d’une documentation correspondant exactement à son véhicule.

Table des matières

Pourquoi le calage est décisif sur le moteur 1.5 dCi K9K

La courroie de distribution relie les organes qui doivent fonctionner au même rythme : le vilebrequin, qui entraîne les pistons, et l’arbre à cames, qui commande l’ouverture des soupapes. Le calage de distribution garantit que chaque soupape s’ouvre et se ferme au bon moment. Sur le 1.5 dCi, cette synchronisation ne se vérifie pas à l’œil. Elle repose sur des positions moteur précises et sur un pigeage adapté.

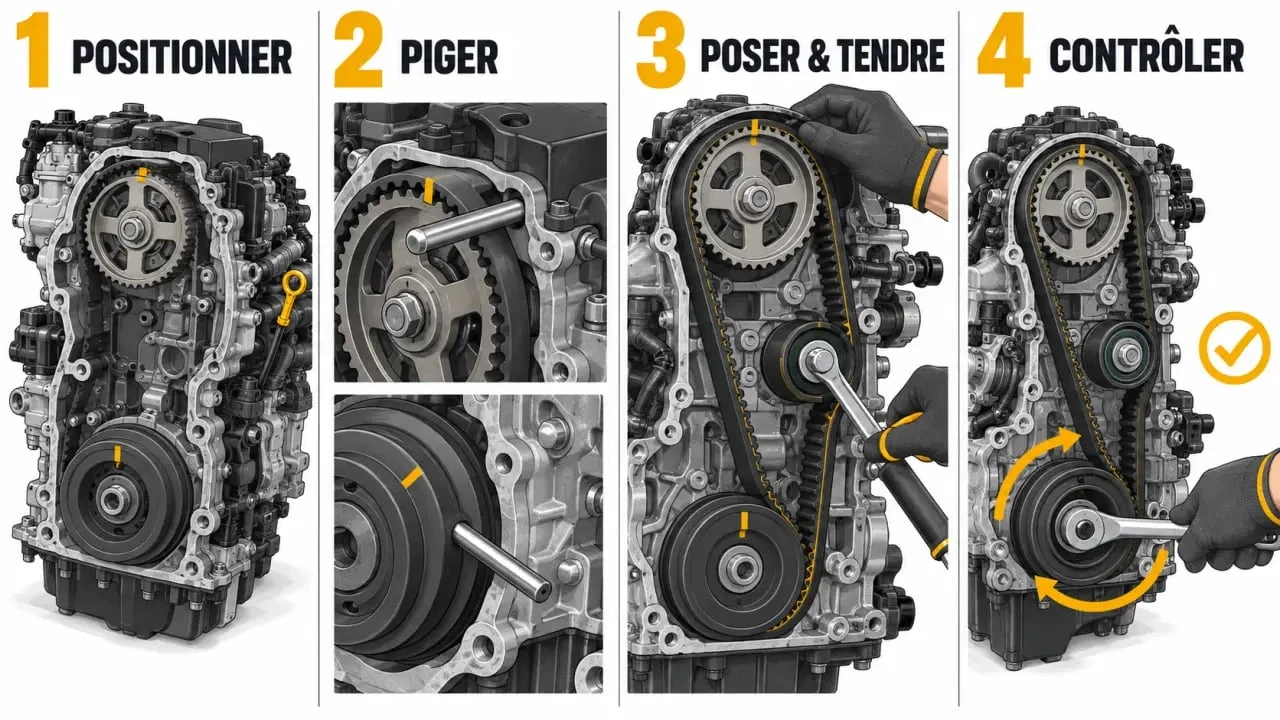

Schéma séquentiel du calage distribution 1.5 dCi K9K avec pigeage et contrôle de tension

Un défaut de calage peut se traduire par des difficultés de démarrage, un moteur irrégulier, une perte de puissance ou des bruits anormaux. Dans le cas le plus grave, les pistons et les soupapes peuvent entrer en contact. Le coût de l’erreur dépasse alors largement celui d’un kit de distribution ou d’un coffret de calage. Les repères tracés sur l’ancienne courroie ne doivent donc jamais remplacer les outils de blocage prévus pour l’intervention.

Le pigeage, une sécurité de positionnement

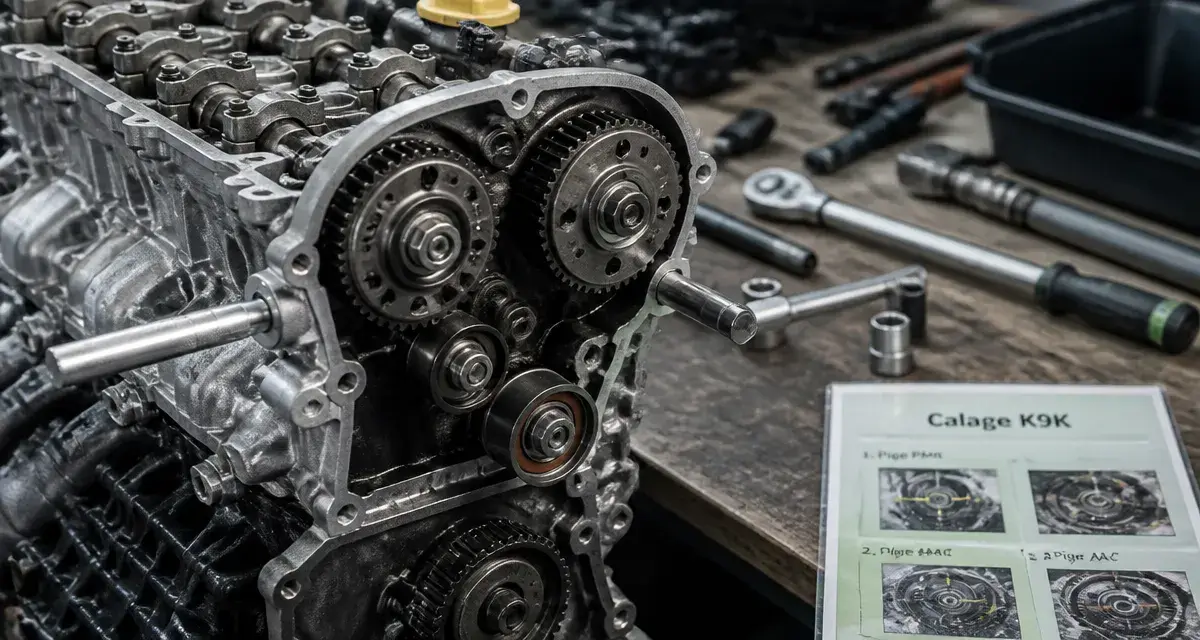

Le principe consiste à placer le moteur à la position requise, puis à immobiliser les éléments concernés avant de déposer la courroie. Sur les K9K, on utilise notamment la pige PMH 1489 pour positionner le vilebrequin et la pige AAC 1054 pour l’arbre à cames. PMH signifie point mort haut, tandis qu’AAC désigne l’arbre à cames. Ces outils ne servent pas à forcer la rotation ni à maintenir le moteur pendant un serrage. Ils confirment et conservent une position de référence.

Identifier la bonne version avant de commander les pièces

Le sigle K9K regroupe plusieurs déclinaisons du 1.5 dCi. Ce moteur équipe de nombreuses Renault, notamment les Clio II, Clio III, Clio IV, Mégane II, Mégane III, Scénic II, Scénic III, Kangoo I, Kangoo II, Modus, Captur et Laguna III. Il se retrouve aussi sur certains modèles Dacia, comme Logan, Sandero, Duster, Dokker et Lodgy, ainsi que sur des Nissan Almera, Cube, Juke, Kubistar, Qashqai et Note. Le Mercedes Citan fait également partie des véhicules concernés.

Cette liste ne suffit pas à valider une commande. Une même appellation commerciale peut correspondre à plusieurs puissances, années de production ou montages. Les différences entre les moteurs fabriqués avant et après 2006 sont particulièrement importantes pour le choix du kit et de l’outillage. Relevez le code moteur, le numéro d’identification du véhicule et, si possible, la référence de l’ancienne pièce avant toute commande.

Élément à vérifier	Pourquoi il compte
Code moteur K9K	Il permet de cibler la variante mécanique réelle.
Année et date de fabrication	Elles peuvent faire varier la périodicité et le montage.
Référence du kit	Elle confirme la compatibilité de la courroie et des galets.
Configuration de la pompe à eau	Elle évite de commander une pièce ou un joint inadapté.

Le compartiment moteur offre peu de visibilité sur l’ensemble du montage. Des pièces qui semblent identiques depuis l’aile avant peuvent pourtant cacher une référence différente de galet ou un autre type de tendeur derrière les carters. Avant le démontage, photographiez le cheminement de la courroie d’accessoires, les connecteurs déposés et les plaques d’identification. Ces repères facilitent le remontage dans une zone souvent encombrée.

L’outillage à réunir pour un calage fiable

Un coffret dédié au calage du Renault 1.5 dCi est préférable à un assemblage d’outils improvisés. Vérifiez qu’il correspond à la génération du K9K concernée et qu’il contient les piges nécessaires. L’intervention exige aussi un outillage général en bon état : douilles, rallonges, clés, embouts Torx et matériel de levage sécurisé.

Un outil de calage comprenant les piges PMH et AAC adaptées ;
Une clé dynamométrique pour respecter les couples prévus ;
Des douilles et clés usuelles, dont une empreinte Torx femelle E14 lorsque le montage l’exige ;
Un cric et des chandelles pour maintenir le véhicule en sécurité ;
Un support moteur ou un moyen de soutenir le groupe motopropulseur si un support doit être déposé ;
Un bac de récupération et du liquide de refroidissement si la pompe à eau est remplacée.

Évitez les piges de diamètre approximatif, les forets détournés et les vis choisies au hasard. Un outil qui entre presque dans son logement ne valide pas le point de calage. De même, ne faites jamais tourner le vilebrequin ou l’arbre à cames avec les éléments bloqués par les piges, sauf indication expresse de la méthode technique applicable à votre moteur.

La logique d’intervention, du démontage à la vérification

La procédure exacte varie selon le véhicule, l’accès et la version du moteur. Sa logique reste toutefois la même : sécuriser, positionner, bloquer, remplacer, tendre, puis contrôler. Comptez environ 4 heures pour une opération réalisée dans de bonnes conditions par une personne expérimentée. L’accès, l’outillage et l’état de la visserie peuvent prolonger cette durée.

Stationnez sur un sol plat, laissez refroidir le moteur, débranchez la batterie si la procédure le requiert et sécurisez le véhicule sur chandelles.
Déposez les éléments nécessaires à l’accès : roue, pare-boue, courroie d’accessoires, carters et, selon le montage, support moteur.
Amenez le moteur à la position prescrite à la main, dans le sens indiqué par la documentation, puis installez les piges PMH et AAC.
Détendez le galet, retirez l’ancienne courroie et contrôlez l’état des éléments déposés.
Posez les composants neufs, faites cheminer la courroie sans contrainte, puis réglez le tendeur selon son repère.
Retirez les outils de blocage, effectuez les rotations manuelles prescrites et vérifiez que le pigeage revient correctement.

Le contrôle après remontage ne doit pas être expédié

Avant de reposer définitivement les carters, vérifiez que la courroie est correctement assise sur chaque poulie et que l’index du tendeur se trouve à la position prévue. Après le remontage, contrôlez l’absence de fuite de liquide de refroidissement si la pompe a été déposée, l’alignement de la courroie d’accessoires et l’absence de bruit anormal au démarrage. Si le moteur résiste pendant la rotation manuelle, ne forcez pas. Revenez immédiatement au contrôle du calage.

Remplacer les bonnes pièces et respecter l’échéance

Lors d’un remplacement de distribution, la courroie ne doit pas être changée seule. Le choix cohérent est un kit de distribution comprenant la courroie et les galets. Il évite de conserver un tendeur ou un galet usé au contact d’une courroie neuve. Le remplacement de la pompe à eau est fortement conseillé lorsqu’elle est entraînée dans cette zone. Son accès est alors ouvert, et une défaillance ultérieure imposerait de refaire une grande partie du travail.

La courroie d’accessoires mérite la même attention. Elle est déposée pour accéder à la distribution et son vieillissement peut compromettre la fiabilité générale. Prévoir son remplacement, ainsi que celui du liquide de refroidissement et des joints nécessaires en cas de pompe à eau neuve, limite les interventions répétées.

Les périodicités couramment rencontrées distinguent plusieurs versions : 120 000 kilomètres ou 5 ans pour certains moteurs, et 160 000 kilomètres ou 6 ans pour d’autres. L’échéance à retenir est toujours la première atteinte. Elle doit être confirmée dans le carnet d’entretien ou la documentation correspondant au code moteur, car l’année, la version et le marché peuvent modifier la préconisation.

En cas de doute sur la compatibilité, le positionnement des piges ou le réglage du tendeur, l’option la plus sûre consiste à confier l’opération à un professionnel. Sur une distribution, l’économie réalisée avec un outil inadapté ou une étape sautée peut se transformer en casse moteur.
